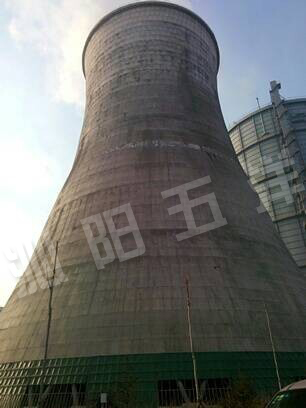

自然通風玻璃鋼冷卻塔

　　沁陽市五洋玻璃鋼廠開發研究制的GZT、WZT系列玻璃鋼自然通風雙曲線冷卻塔，單塔處理水量為20-18000m3/h。它具有熱力性能好，能耗低，整塔穩定性好，外形美觀，結構新穎，防腐措施好，噪聲低，建設快，工期短，維護方便，運行費用低等特點。

　　GZT、WZT系列冷卻塔的研制成功，開創了自然通風冷卻塔工業化生產的良好前景，填補了國內空白。國內大自然通風玻璃鋼雙曲線冷卻塔由我單位制造。現已用于鋼鐵、冶金、電力、石化、化工等行業的循環水系統。94年經國家玻璃鋼制品質量監督檢驗測試中心測試，該產品散熱性能及外觀質量均達到設計要求，且該產品屬國內首創，達到九十年代國際水平。同年通過了河南省科學技術委員會組織的技術監定。該產品獲得了一九九四年度國家新產品獎，并且榮獲國務院發展研究中心頒發的（1949-1995年）榮譽稱號。

系列型號說明

　　G-工業型       Z-自然通風         T-玻璃鋼冷卻塔

　　W-污水循環     Z-自然通風         T-玻璃鋼冷卻塔

設備特點

　　（1）節約能源。該塔為自然通風，不用電。以GZT-1000型為例，冷卻水量1000m3/h，與機械通風冷卻塔比較，一年可節約用電約38萬度。

　　（2）基建費用低。與同類型鋼筋混凝土雙風線冷卻塔比較，可節約基建費約15%-20%。

　?。?）維修費用少。該塔無風機，不存在風機、電機維修問題，與機力通風冷卻塔比較，維修費用少，運行可靠。

　　（4）噪音低。出塔風速小，無風，電機只有滴水噪音，無機械噪音。

　　（5）自重較輕，安裝方便，防腐性能好。

　?。?）本系列產品適用于各種工業凈、污循環水系統。凈水循環冷卻塔水中懸浮物含量≤50mg/l，污水循環冷卻塔水中懸浮物含量≤80mg/l。

設計工況條件

　　空氣干球溫度       θ=31.5℃

　　空氣濕球溫度       τ=28℃

　　大氣壓力           P=100400Pa

　　進塔水溫            t1=42℃

　　出塔水溫            t2=32℃

　　本系列塔采用低淋水密度、低阻力、低風速冷卻塔特點進行設計的，使單位面積上冷卻任務值小。選塔時，應按當氣象參數及設計條件進行熱力、阻力、抽力計算。

工作原理

　　風筒式冷卻塔是依靠自然通風達到水冷卻目的的。

　　其工作過程為：熱力經管道從塔的中心管進入配水系統，通風淋水噴頭，將熱水均勻噴酒在淋水填料上，熱水流經填料層時，分散成水膜，自上而下流動，冷卻公質空氣靠高大風筒及塔內外溫差作用所造成的空氣密度差，產生通風抽力，從塔下進風口自下而上與熱水逆流接觸，將水的熱量通過熱質交換傳給空氣，水溫降低和空氣溫度升高。水流出填料層時，落到集水池內，由于填料距水面有一定高度，水與冷空氣繼續進行熱交換，水溫繼續降低，此過程稱為"尾***應"。冷卻后的水由泵送到用水換熱設備使用，吸收大量熱量的濕空氣，通過風筒排出塔外。

結構特點

　　塔體

　　塔體采用多邊形空間桁架進行內力分析。風筒為單葉雙曲線面形狀的玻璃鋼筒體，其母線為雙曲線。多種規格的玻璃鋼風筒板專與鋼架間采用蚴栓聯接，風筒板間橡膠墊密封。為減少構件種類，支撐玻璃鋼筒體鋼架柱采用折線形式，每隔一層加水平桁架環形結構，支撐體系為一空間結構。柱間采用柔性拉桿體系，底層采用K層支撐體系，填料層支架同塔柱連成整體，增強了塔體整體剛度。

　　材料斷面采用回轉半徑大，抗扭鋼度小，受力性能好，重量輕，制作簡單，外形美觀，易防腐的鋼管斷面。

　　分層采用園鋼拉桿以增強整體剛度，防止變形。

　　進風口

　　四周環形斷面進風，通風均勻，面積大。

　　配水系統

　　采用管式和三濺 式噴頭組成的低壓配水系統。

　　淋水填料

　　淋水填料為PVC雙向波填料，填料總高1.2m，分三層交錯布置。亦可采用PVC梯形填料和玻璃鋼余交錯填料。
